Description
제품소개
Conduit Sets는 Hanwha 로봇 HCR 시리즈의 케이블 배선을 위해 특별히 설계되었습니다.
스트레인 릴리프를 포함한 모든 필요한 부품이 포함되어 있습니다.
FHS 솔루션은 벨크로 테이프를 통해 전체 시스템의 손쉬운 설치를 가능하게 합니다.
Specifications
□ Each Set Includes
- 4x basic body for mounting, with installed system holder Velcro
- 1x system holder
- 5x ball joints
- 1x strain relief
- 1x clamp
- 1x end sleeve
- 1.3, 2m or 3m special conduit for highly dynamic applications
- 1x installation instructions
□ How To Install
- 케이블을 콘듀잇(배관)에 삽입합니다.
- ET 스트레인 릴리프를 자르고 케이블을 스트레인 릴리프 그로멧(고무 패킹)을 통해 밀어 넣습니다.
- ET 스트레인 릴리프를 굴곡 파이프에 장착합니다.
- 시스템 홀더를 클램프에 고정합니다.
- 로봇에 클램프를 설치합니다.
- 콘듀잇 주변에 볼 조인트를 설치하고 시스템 홀더에 삽입합니다. 스트레인 릴리프가 있는 볼 조인트는 클램프에 설치된 시스템 홀더에 반드시 고정해야 합니다.
- FHS를 로봇 암 주변에 위치시키고 벨크로 테이프로 고정합니다.
□ Order Guide
Item |
FHS-SH-Set HCR-12 |
FHS-SH-Set HCR-5 |
FHS-SH-Set HCR-3 |
Order No. |
3693510 |
83693509 |
83693508 |
Compatible Robot |
HCR-12A |
HCR-5A |
HCR-3A |

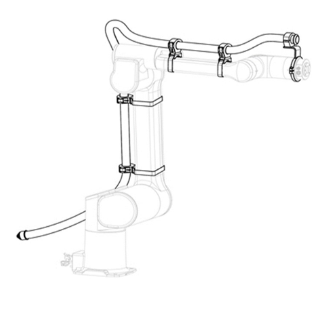

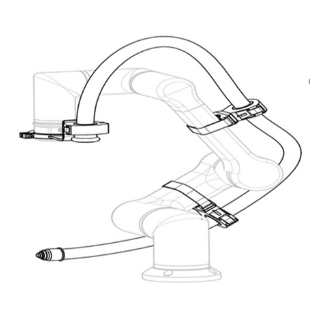

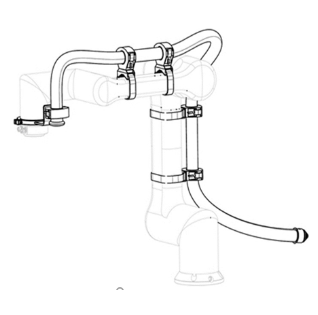

Image |
|
|
|
